振動輸送機結構
奧創機械
2024-03-29 09:41:19
0

振動輸送機是利用激振器使料槽振動,從而使槽內物料沿一定方向滑行或拋移的連續輸送機械。一般用于水平輸送,生產率小于150t/ h,輸送距離小于80m,傾斜上運時,生產率隨傾角增大而下降。除激振機構某些零部件外,相對轉動部件很少,結構簡單,可輸送各種粒度的物料,能對灼熱的、易燃易爆的、有毒的、多塵的物料實行封閉輸送,在運送過程中可同時完成篩分、脫水和冷卻等工藝操作。但不宜輸送粘性物料。常用于化工和建材工廠。

振動作用連續輸送物料的設備。它主要由激振器、承載槽、主振彈簧和機架等組成。可用于水平、緩傾斜或垂直運輸(沿螺旋槽上升)各種松散物料。在輸送過程中可同時完成篩分、干燥、脫水、冷卻、混合等工藝。對粉塵多和含有害成分的物料還可用密封的槽體輸送。其結構簡單,功率消耗小。

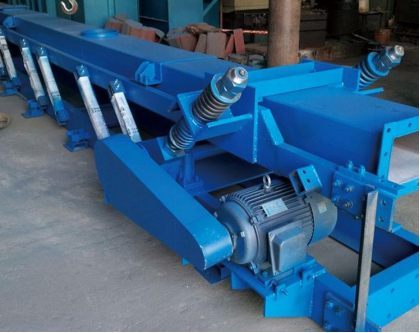

振動輸送機結構:

1、輸送槽和平衡底架

輸送槽(承載體、槽體)和平衡底架(底架)是振動輸送機系統中的兩個主要部件。槽體輸送物料,底架主要平衡槽體的慣性力,并減小傳給基礎的動載荷。

2、激振器

激振器是振動輸送機的動力來源及產生周期性變化的激振力,使輸送槽與平衡底架產生持續振動的部件,可分為機械式、電磁式、液壓式及氣動式等類型。其激振力的大小,直接影響著輸送槽的振幅。

3、主振彈簧和隔振彈簧

主振彈簧和隔振彈簧是振動輸送機系統中的彈性元件。主振彈簧的作用:主振彈簧支撐輸送槽,通常傾斜安裝,斜置傾角為?(振動角),其作用是使振動輸送機有適宜的近共振工作點,便于系統的動能和勢能相互轉化,有效地利用振動能量。隔振彈簧的作用:支承,并能減小傳給基礎或結構架的動載荷。

4、導向桿

導向桿的作用是使槽體與底架沿垂直于導向桿中心線作相對振動,它通過橡膠鉸鏈與槽體和底架連接。

5、進料裝置與卸料裝置

進料裝置與卸料裝置用來控制物料流量,通常與槽體軟連接。

振動輸送機振動頻率由激振電動機的轉速決定。螺旋式垂直輸送機同樣可采用上述三種激振器,但要求產生垂直方向的激振力和繞垂直軸線的激振力矩,以實現螺旋槽體的垂直振動和繞軸線的扭擺振動,物料則沿螺旋槽連續向上輸送。

按激振機構分機械式和電磁式兩類,機械式中又可分為彈性連桿式和慣性式;按參與振動構件數目可分為單質體、雙質體和多質體三種類型。單質體的只有輸送槽產生振動,因而振動力傳至地基, 大多為輕型的;雙質體和多質體的除輸送槽外,還有對重架參與振動,結構稍復雜,但可以基本上消除對地基的振動力,還可利用共振原理使所需激振力最小。

①彈性連桿式。由偏心軸、連桿、連桿端部彈簧和料槽等組成。偏心軸旋轉使連桿端部作往復運動,激起料槽作定向振動。促使槽內物料不斷地向前移動。一般采用低頻率、大振幅或中等頻率與中等振幅。

②電磁式。由鐵芯、線圈、銜鐵和料槽等組成。整流后的電流通過線圈時,產生周期變化的電磁吸力,激起料槽產生振動。一般采用高頻率、小振幅。

③慣性式。由偏心塊、主軸、料槽等組成,偏心塊旋轉時產生的離心慣性力激起料槽振動。一般采用中等頻率和振幅。

振動輸送機采用電動機作為優質振動源,使物料被拋起的同時向前運動,達到輸送的目的;結構形式分為開啟式、封閉式;輸送形式可為槽式輸送或管式輸送,電機位置可上、下或側面裝側。
